환경플랜트

KEFA 환경플랜트

화공, 발전, 시멘트, 철강, 주물, 제약산업등 거의 모든 산업분야의 배출시설에서 발생하는 오염물질이 다량으로 발생하고 있으며, 대기환경보존법에서 정하고 있는 배출허용기준을
초과하지 않도록 반드시 방지시설을 설치 및 운용해야합니다.
저희 연구원은 고객의 생산공정을 기준하여 설계, 시공, 시운전까지의 전 과정을 Management 하고있으며, Service이 quality control을 위해 최선의 노력을 다하고 있습니다.

  • 플라즈마수처리장치
  • SCR선택적촉매환원설비
  • 여과집진설비
  • 습식세정설비
  • 활성탄흡착설비
Richard Wilson

설명

기체 상태의 물질에 계속 열을 가하여 온도를 올려주면, 이온핵과 자유전자로 이루어진 입자들의 집합체가 만들어진다.
물질의 세 가지 형태인 고체, 액체, 기체와 더불어 '제4의 물질상태'로 불리며, 이러한 상태의 물질을 플라스마라고 함.

물질 중에서 가장 낮은 에너지 상태를 가지고 있는 고체에 열을 가하여 온도가 올라가면 액체가 되고 다시 열에너지가 가해지면
기체로 전이를 일으킨다.
계속해서 기체가 더 큰 에너지를 받으면 상태전이와는 다른 이온화된 입자들이 만들어 지게 되며 이때 양이온과 음이온의 총 전하수는
거의 같아지며 이러한 상태가 전기적으로 중성을 띄는 플라스마 상태임.

플라즈마의 수처리의 주 목적은 분해가 어려운 난분해성물질을 분해하는 역할을 하며 기존 응집, 흡착, 생물학적 처리 등 기존 공정에서 분해가 어려운 물질을 복잡한 난분해성 분자를 높은 에너지를 직접 주입하여 분해 쉬운 물질로 형태변환시키는 역할을 함.

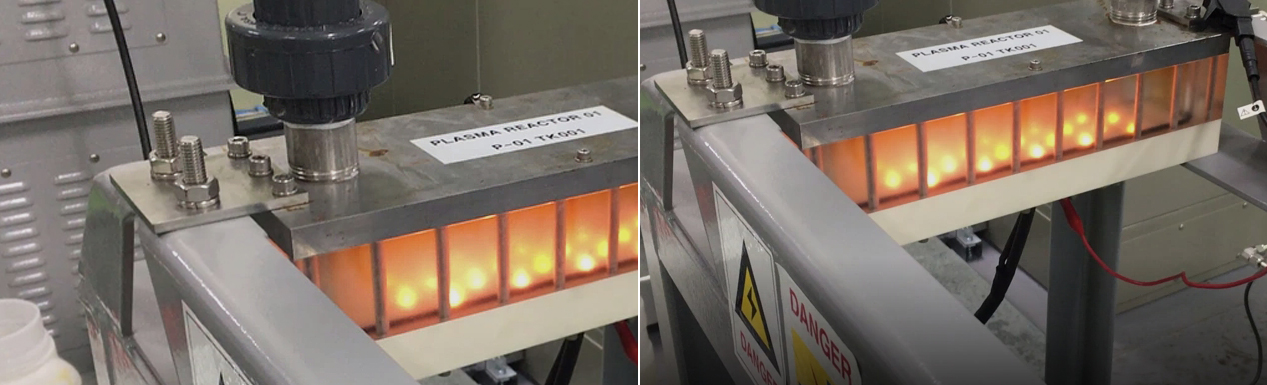

당사의 플라즈마수처리장치는 기존 응집효과만 개선하는 DBD방식 혹은 저온플라즈마 기술처럼 난분해성물질이 아닌 유해미생물 처리만이 아닌 난분해성 제지폐수, 도금폐수, 악성 염분폐수 등의 여러분야에 공통으로 활용되며 난분해성물질 80~90%효과를 가짐.(전처리 공정 포함)

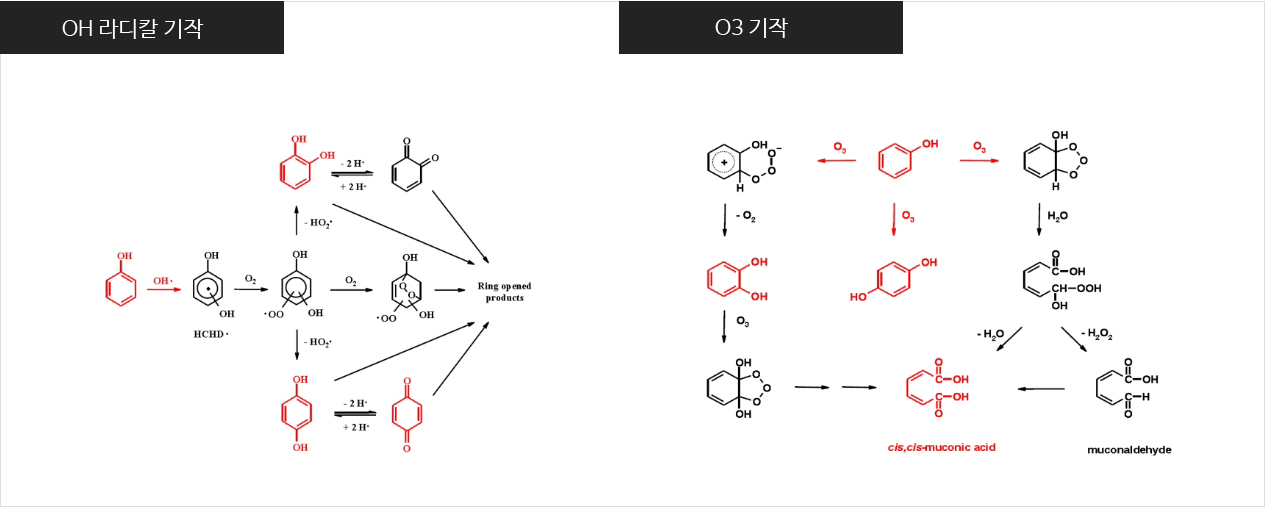

플라즈마의 유기물 제거 기작

Richard Wilson

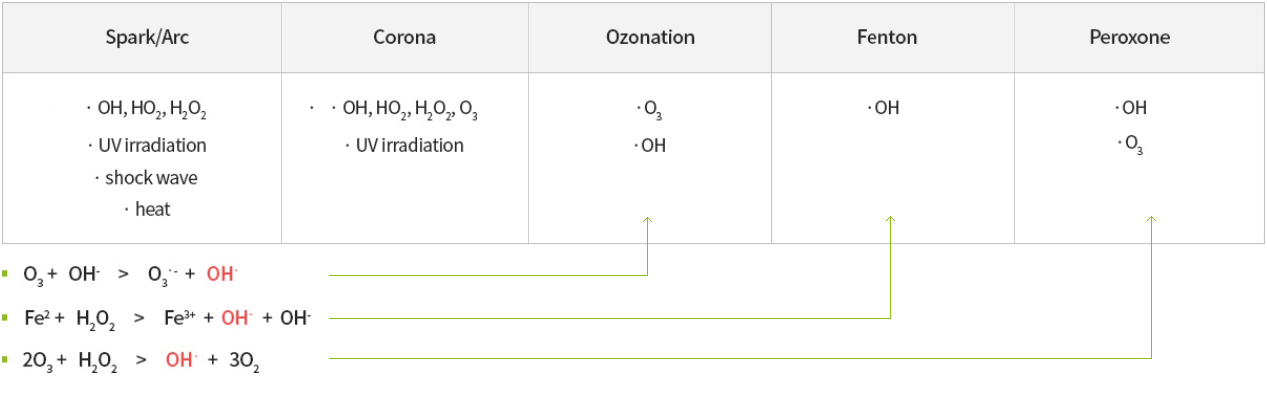

플라즈마의 유기물 제거 기작

Richard Wilson

플라즈마의 방전 형태에 따른 성능 비교

기존 DBD방식 혹은 코라나 방전 기술과는 달리 모세관 아크펄스타입 플라즈마를 이용하여 높은 에너지를 효과적으로 목적으로 하는 물질에 직접 조사

Chemical Optical Radiolysis Gas Discharges Electrohydraulic Discharges
Ozone CI/CIO2 UV-C UV-Photo-catatyst E-beam Γ-Ray Corona Barrier Pulsed Spark Pulsed
Arc
Micro-organisms Good Adquate Good Partial Adquate Good Adquate Adquate Good Good
Oxidation Power Good Good None Good Good Good Good Good Good Good
Algae Destruction Partial None Adquate None None None None None Partial Good
Algae Destruction Partial None Adquate None None None None None Partial Good
Urine Components Destruction Good Adquate None Adquate Good Good Partial Partial Good Good
VOCs Destruction Adquate None None Adquate Good Adquate Partial Partial Good Adquate
Removal of Inorganics Partial None None Partial Partial Partial Partial Partial Adquate Adquate
Parameter Pulsed corona Pulsed arc
Plasma nature Non-thermal Quasi-thermal
Shockwave Week-moderate Strong
UV Week-moderate(conductivity dependence) Strong
Heat production Week Strong
Conductivity influence Strong Week
Electrode erosion Week Strong
Richard Wilson

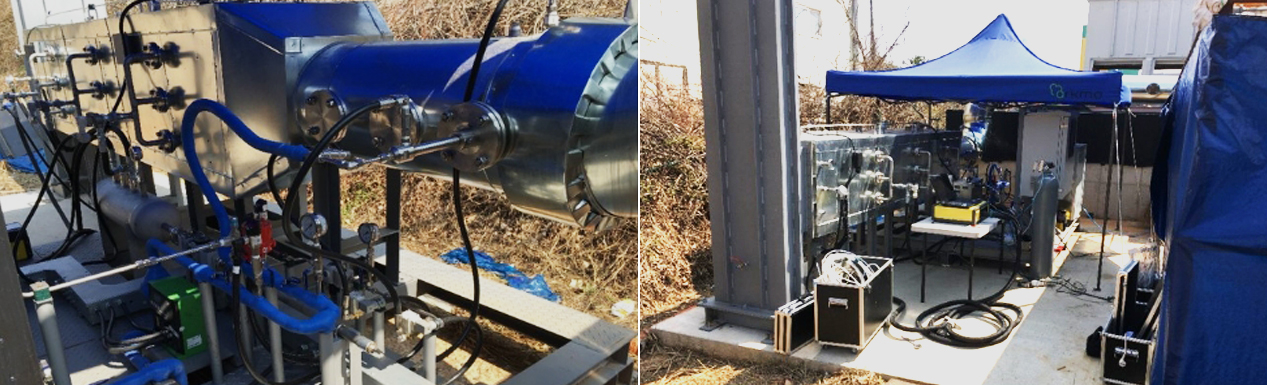

설명

선택적촉매환원장치란 다른 용어로 배연탈질 장치라고도 불리며 배기가스로부터 질소산화물을 제거하는 것 임.

배기가스의 탈질방법은 크게 건식과 습식으로 나뉘며 건식은 SCR(Selective Catalyst Reduction, 선택적 접촉환원),
NSCR(Non-selective Catalytic Reduction, 비선택적 접촉환원법), SNCR(Selective Non Catalytic Reduction,
선택적 무촉매 환원법) 흡수법 등으로 구분되며 SCR은 촉매(백금계 촉매, V2O5, Al2O3, TiO2, Fe2O3, Cr2O3 등)을 사용하여
NOx를 환원시키는 대표적 탈질기술로 환원제로 암모니아(NH3)를 사용하여 NOx를 N2와 H2O로 환원시킴

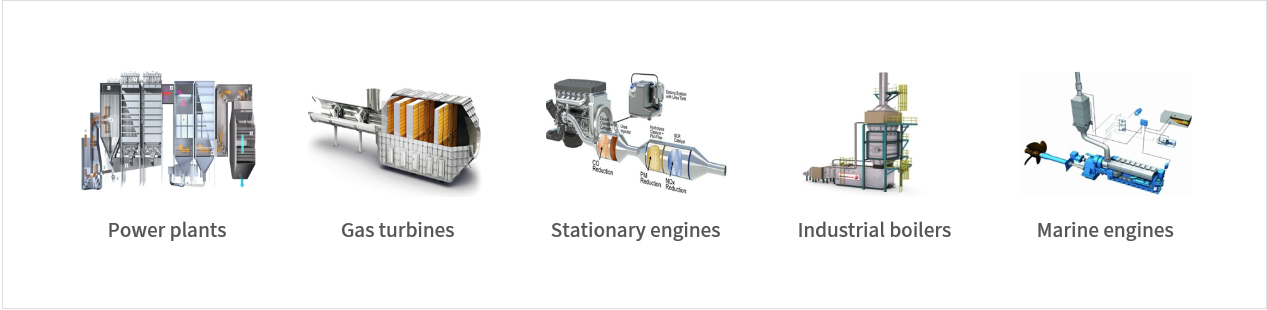

적용처

Richard Wilson

질소산화물오염물질 규제

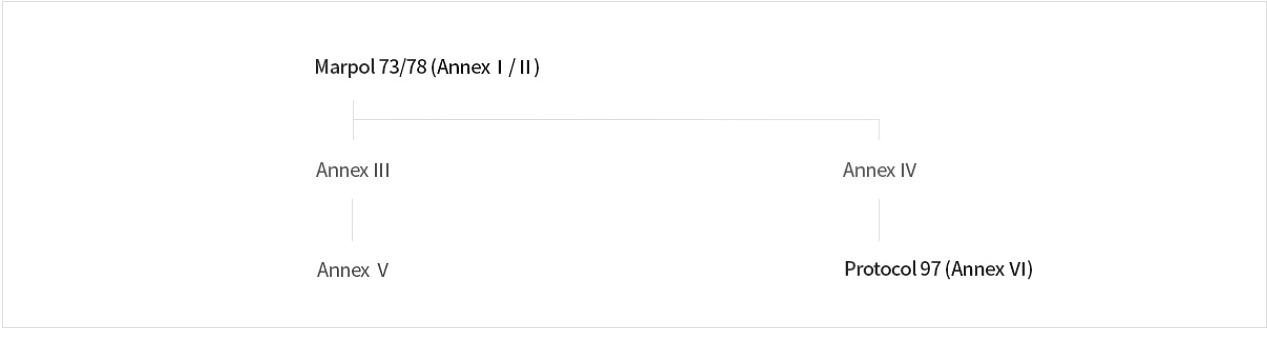

해양선박기준-IMO


Richard Wilson

Annex Ⅲ of MARPOL 73/78 : Prevention of Pollution by Harmful Substances Carried by Sea in Packaged Form
Annex Ⅳ of MARPOL 73/78 : Prevention of Pollution by Sewage from Ships
Annex Ⅴ of MARPOL 73/78 : Prevention of Pollution by Garbage from Ships
The Protocol of 1997(Annex Ⅵ - Regulations for the Prevention of Air Pollution from Ships)

Tier Date NOx Limit, g/kwh
n < 130 130 ≤ n < n -0.2 n ≥ 2000
Tier Ⅰ 2000 17.0 45·n-0.2 9.8
Tier Ⅱ 2011 14.4 44·n-0.23 7.7
Tier Ⅲ 2016+ 3.4 9·n-0.2 1.96
+In NOx Emission Control Areas (Tier Ⅱ standard outside ECAs)

국내질소산화물 규제

국내해양선박기준(대기환경보전법)

기관 출력 정격 기관속도
(n:크랭크샤프트의 분당 속도)
질소산화물 배출기준(g/kWh)
기준 1 기준 2 기준 3
130kW초과 n이 130rpm 미만일 때 17 이하 14.4 이하 3.4 이하
n이 130rpm 이상 2,000rpm 미만일 때 45.0×n(-0.2)이하 44.0×n(-0.23)이하 9.0×n(-0.23)이하
n이 2,000rpm 이상일 때 9.8 이하 7.7 이하 2.0 이하
Richard Wilson

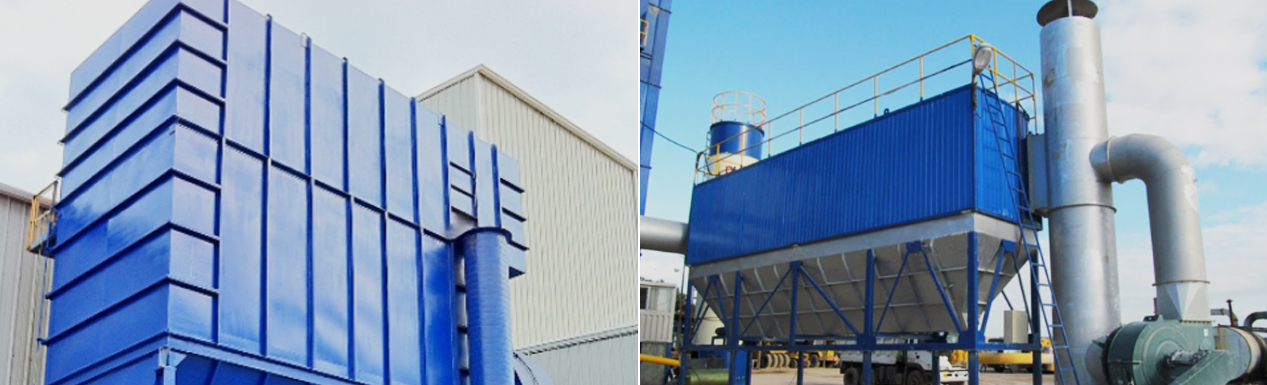

설명

여과집진장치(Filter house)는 함진가스를 여과재에 통과시켜 입자를 관성 출동시켜 직접, 확산 등에 의해 포집하는 장치

여과제의 일반적 특성

여포재 최고사용온도℃ 내산성 내알칼리성 강도 흡습성(%) 가격비
목면 80 X 1 8 1
양모 80 X 0.4 1.6 6
사란 80 X 0.6 0 4
테비론 95 O O 1 0.04 2.2
비닐론 100 O O 1.5 5 1.5
카네카론 100 O O 1.1 0.5 5
나일론(폴리아미드계) 110 O 2.5 4 4.2
오론 150 O X 1.6 0.4 6
나일론(폴리에스테르계) 150 O X 1.6 0.4 6.5
테프론(폴리에스테르계) 150 O X 1.6 0.4 6.5
유리섬유(글라스파이버) 250 O X 1 0 7
흑연화섬유 250 O 1 10

적용처

광물공장,목재공장,시멘트공장,화학공장,제약공장,의약품공장,염료작업,페인트작업,플라스틱공업,식품공업,
사료공장,곡물공장,분진발생작업장,제분공장,비료공장,기타 입자상 물질 배출업소

오염물질에 따른 필터 작용

집진용 Industry 사용처 Filter Bag Group
Pulse Air
Temp.
(℃)
Chemical Resistance
Acid Alkali
시멘트 Raw Mill Polyester(P.E) 130 ℃ Good Poor
Kiln Gas &Clinker Nomex 200 ℃ Fair Very Good
Cement Mill Glass 260 ℃ Very Good Poor
Coal Mill Polyester(P.E) 130 ℃ Good Poor
제철제강주물 전기로 Polyester(P.E) 130 ℃ Good Poor
건물집진 Polyester(P.E) 130 ℃ Good Poor
Shot Blast Polyester(P.E) 130 ℃ Good Poor
큐폴라 Nomex 200 ℃ Fair Very Good
석회 소성로 Polyester(P.E) 130 ℃ Good Poor
Carbon Black Carbon Black 제조 Nomex 200 ℃ Fair Very Good
Glass 260 ℃ Very Good Poor
타이어 제조 Polyester(P.E) 130 ℃ Very Good Poor
비철용해 Fume 집진 Polyester(P.E) 130 ℃ Good Poor
Polyester(P.E) 80 ℃ Good Excellent
Ryton 190 ℃ Excellent Excellent
Acrylic(P.E) 120 ℃ Excellent Fair
Plastic P.V.C
A.B.C Resin
원자재 회수 Polyester(P.E) 130 ℃ Good Poor
Boilers 목재보일러 Nomex(P.E) 200 ℃ Good Very Good
Glass 260 ℃ Very Good Poor
Acrylic 120 ℃ Very Good Fair
벙커C유 보일러 Nomex(Antiacid) 200 ℃ Good Very Good
Glass 260 ℃ Very Good Poor
Ryton 190 ℃ Excellent Excellent
석탄보일러 Nomex(Antiacid) 200 ℃ Good Very Good
Glass 260 ℃ Very Good Poor
Ryton 190 ℃ Excellent Excellent
Tefaire 250 ℃ Excellent Excellent
tefron 240 ℃ Excellent Excellent
Asphalt Plant Asphalt Production Nomex 200 ℃ Fair Very Good
Nomex(Antiacid) 200 ℃ Good Very Good
Acrylic(Dralon) 120 ℃ Very Good Fair
기타 일반Dust포집 Polyester(P.E) 130 ℃ Good Poor
Richard Wilson

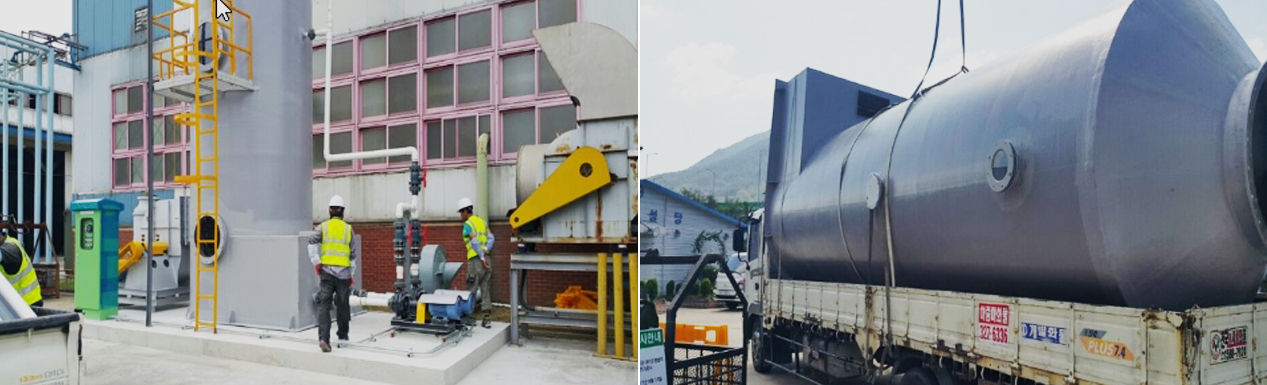

설명

세정집진설비는 보통 습진집진이라고 하며 함진가스에 세정액을 분산시키거나 세정액에 함진가스를 분산시킬 때
생성되는 액점, 액막, 기포 등에 의해서 가스에 함유된 먼지를 아래와 같은 원리에 의하여 분리, 포집하는 장치

1.액적에 입자가 충돌하여 부착 (관성충돌)
2.미집자 확산에 의하여 액적과 접촉 함(확산작용)
3.가스의 중습에 의하여 입자가 서로 응집(응집작용 또는 중습현상)
4.입자를 핵으로 한 증기의 응결에 따라 응집성을 촉진
5.액막, 기포에 입자가 접촉하여 부착(부착성)

적용 사업장

화학공장 등 유해가스 발생사업장, VOCs 발생사업장, 도금공장 등 흄 발생사업장, 폐수처리장,
분뇨처리장 악취 발생사업장, 미세 입자상 물질

제거물질과 흡수액 선정

Wet Scrubbers는 다양한 오염 물질이 처리 가능하지만 또한 중요한 것으로써 고효율을 위해 배출 오염물질 (Gas)에 대하여 화학적 반응이 가장 잘 일어나는 흡수액을 선정해야 하며 고효율의 충전층(Packed bad) 선정과 함께 고효율의 스크라바(Wet Scrubber) 제작에 꼭 필요한 요소임

다음 표와 같은 표를 예로 흡수액을 선정하도록 하고 있다.

구분 오염물질 흡수액 화학 반응식 대표 업종
염기성 암모니아(NH3) N2SO4
HCL
Na0CI
2NH3 + H2SO4 → (NH4)2SO4
NH3 + HCI → HN4CI
2NH3 + 3NaOCI + N2 + 3NaCI + 3HO
축산농업, 양계장, 복합비료제조업,전분제조업, 어장골처리장,
쓰레기처리장,분뇨처리장, 하수처리장 등
트리메틸아민[(CH3)3N] H2SO4
HCL
Na0CI
(CH3)3N + H2SO4 → (CH3)3N·H2SO4
(CH3)3N + CHI → (CH3)3N·HCI
(CH3)CN + NaOCI → (CH3)3NO·NaCI
축산농업, 복합비료제조업, 전분제조업, 어장골처리장,
쓰레기처리장, 분뇨처리장, 하수처리장 등
산성 황화수소(H2S) H2SO4
HCL
Na0CI
H2S + NaOH → Na2S + H2O
Na2S + H2S → 2NaSH
H23 + 2NaOH → Na2S + 2H2O
Na2S + 4NaOCI → Na2SO4 + 4NaCI
Na2S + NaOCI + H2O → S+NaCI + 2NaOH
축산농업, 크레프트펄프공장, 전분제조업, 셀로판제조업,
비스코스레이온제조장, 화제장, 어장골처리장,
가죽처리장, 쓰레기처리장, 분뇨처리장, 하수처리장 등
메틸메르캅탄(CH3SH) NaOH
NaOCI
CH2SH + NaOH → CH3SNa + H2O
2CH3SH + 6NaOCI → 2CH3SO3 + 6NaCI + H2 ↑
크레프트펄프공장, 어장골처리장, 쓰레기처리장,
분뇨처리장, 하수처리장 등
중성 황화메틸[(CH3)2S] NaOCI (CH3)2S + 3NaOCI → (CH3)2SO3 + 3NaCI 크레프트펄프공장, 어장골처리장, 쓰레기처리장,
분뇨처리장, 하수처리장 등
이황화디메틸[(CH3)2S2] NaOCI (CH3)2S + 2NaOCI → (CH3)2SO2 + 2NaCI 크레프트펄프공장, 어장골처리장, 쓰레기처리장,
분뇨처리장, 하수처리장 등
아세트알데히드(CH3CHO) NaOCI CH3CHO + NaOCI + NaOH → CH3COONa + NaCI + H2O 아세트알데히드제조공장, 아세트산제조공장,
아세트산비닐제조공장,클로로프렌제조공장,
담배제조공장, 복합비료제조업, 어장골처리장
스틸렌(C5H5) HCIO C5G5CHCH2 + HCIO → C5H5CHCHCH2CI 스티렌제조공장, 폴리스티렌제조공장,
폴리스티렌가공공장, SBR제조공장, FRP제품제조공장 등
Richard Wilson

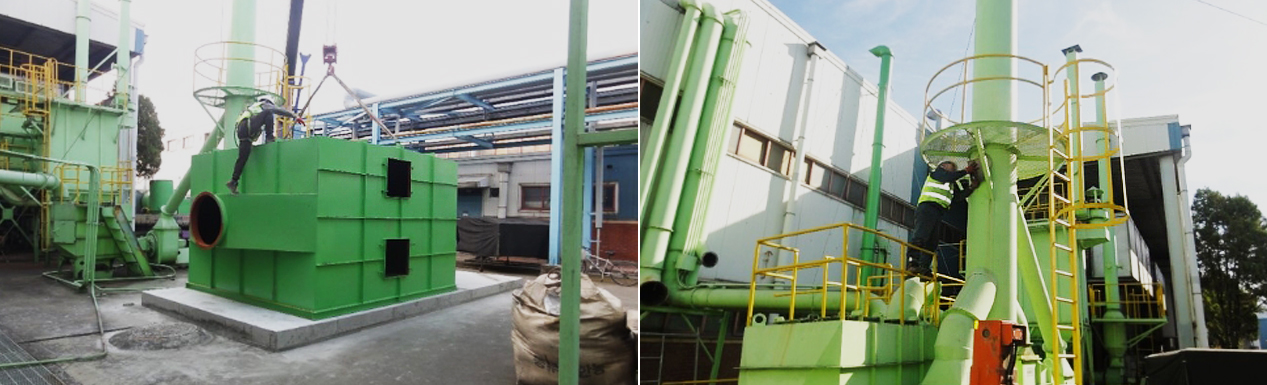

설명

악취, 유기용제, 가스, 도장, 열처리등의 각종VOC (유기화합물) 가스 및 악취를 물리, 화학적 방법으로 흡수 및 흡착하여 제거하는 장치로써
분자층으로 구성되고 체표면에 있는 원자의 자유결합과 가스만의 화학적결합에 의한 강한흡착력으로 유해가스를 제거하는 설비임.

적용 사업장

도료제조공장 등 화학공장, 유기용제 등 VOCs 발생 업장, 사료제조공장, 식품제조공장, 분뇨처리장, 폐수처리장 등 악취발생 업장
